Turun Musiikkitalo Fuuga

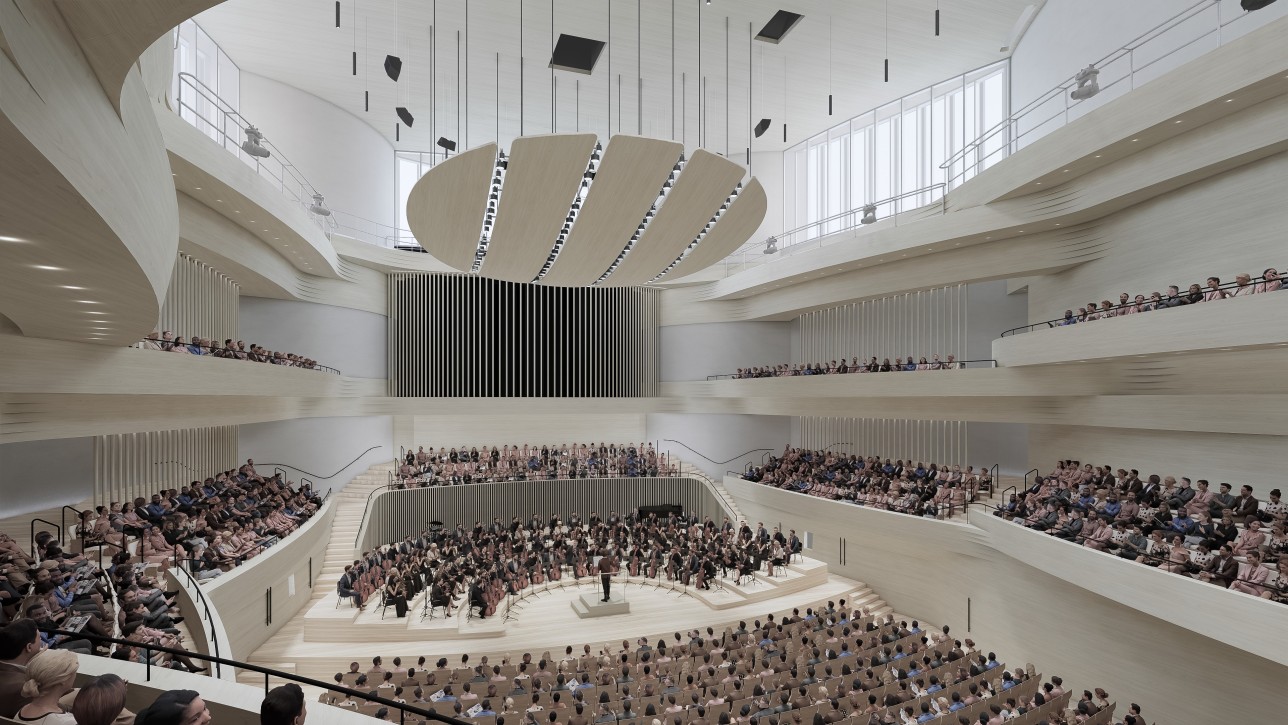

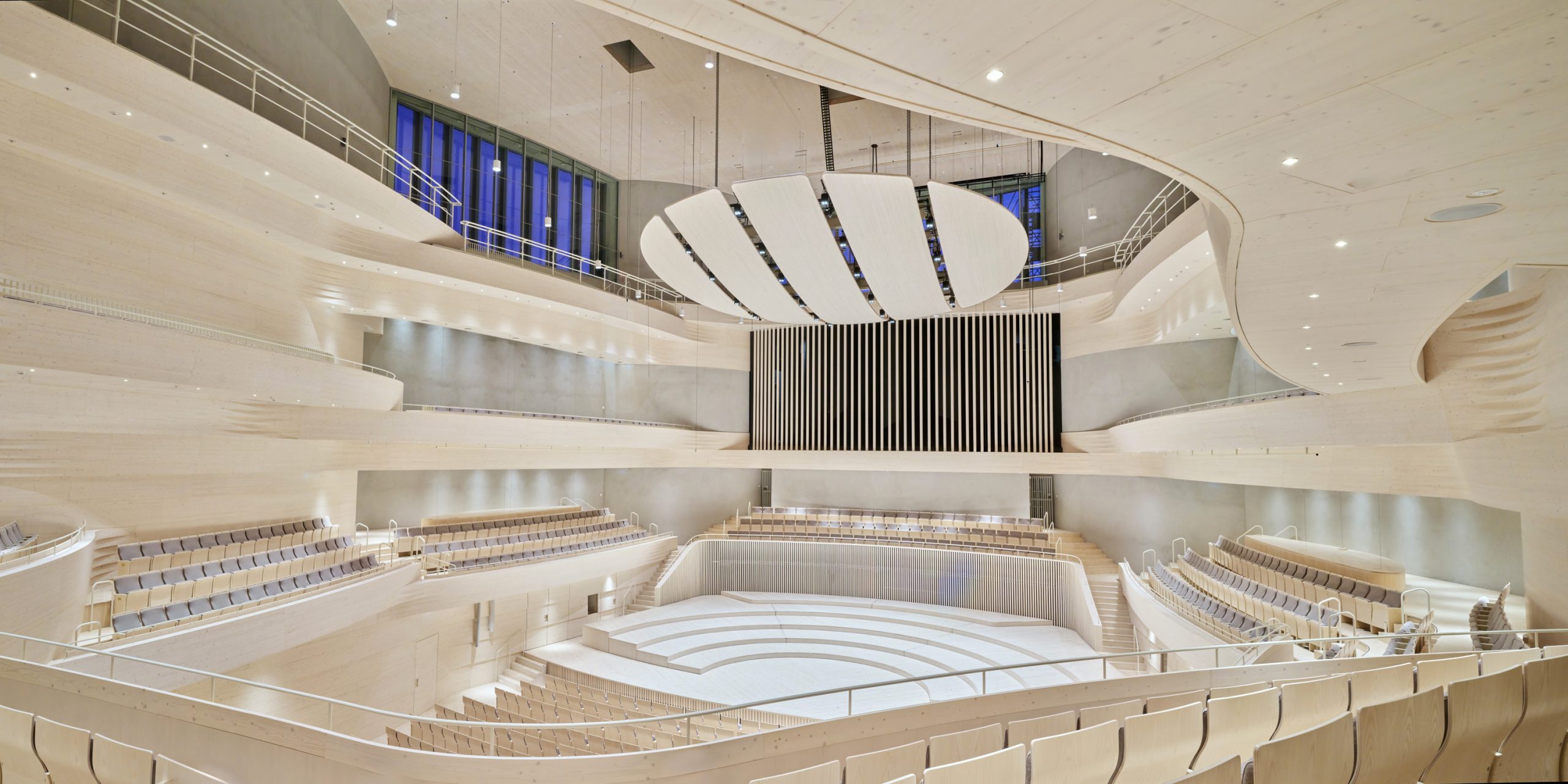

Turun musiikkitalo Fuugan pääsalin puuverhoukset ovat vaativa kokonaisuus, jossa yhdistyvät arkkitehtuuri, akustiikka ja tarkka erikoispuusepäntyö. Valtaosa salin puupinnoista on kaarevia, ja jokaisella rakenteella on tärkeä tehtävä sekä tilan visuaalisessa ilmeessä että huippuluokan akustiikan saavuttamisessa.

Puuverhoukset koostuvat useista erilaisista materiaaleista, rakenteista ja yksilöllisesti valmistetuista elementeistä. Yhdessä ne muodostavat harmonisen kokonaisuuden, joka on toteutettu laadukkaalla puusepänosaamisella Raision Puuseppien omalla tehtaalla Raisiossa. Kaarevat akustiikkapinnat, yksilöllisesti koneistetut puuelementit ja millintarkka asennus yhdistävät huippuluokan akustiikan, arkkitehtuurin ja suomalaisen puusepäntaidon.

Tarkkaa suunnittelua ja yksilöllistä koneistusta

Salin puuosien muodot ja rakenteet 3D-mallinnettiin tarkasti arkkitehdin pintamallin pohjalta. Kaikki yksityiskohdat, liitokset ja mitoitukset suunniteltiin yhteistyössä akustikoiden kanssa, jotta lopputulos vastaisi sekä arkkitehtonisia että akustisia tavoitteita.

Päämateriaaleina käytettiin kotimaista massiivikuusta, CLT-levyjä, liimapuuta sekä saarniviilutettua vaneria. Jokainen elementti valmistettiin yksilöllisesti: osat CNC-koneistettiin tarkkoihin mittoihin ja koekasattiin ennen työmaalle toimitusta. Näin varmistettiin elementtien yhteensopivuus ja saumaton asennus.

Kaikki osat asennettiin mittamiehen määrittämiin tarkkoihin sijainteihin. Esimerkiksi kaksoiskaarevien kaiteiden, Canopyn ja permannon puuseinien asennustoleranssi oli vain muutamia millimetrejä. Vaikka muiden rakenteiden toleranssit olivat suurempia, kaikkien elementtien yhteensopivuus edellytti tarkkaa koneistusta ja huolellista asennusta.

Puun luonnollinen eläminen huomioitiin jo suunnitteluvaiheessa. Jokaisessa puuelementtien liitoskohdassa on jätetty tarvittava elämisvara, ja suuremmat elämisvarat on viimeistelty kittaussaumoilla.

Kaksoiskaarevat kaiteet – akustiikkaa ja näyttävää muotoilua

Kaksoiskaarevat kaiteet muodostavat yhden salin merkittävimmistä akustisista pinnoista. Rakenteet on valmistettu massiivikuusiliimalevystä, joka on jyrsitty molemmin puolin haluttuun muotoon. Valmiin kaiteen paksuus on 78 mm ja paino 35 kg/m².

Jokainen kaide-elementti esikasattiin viereisen elementin kanssa, jotta niiden yhteensopivuus voitiin varmistaa ennen asennusta. Kaikki puuosat kiinnitettiin piilokiinnityksellä paneelin taustapuolelta, jolloin näkyville pinnoille ei jäänyt häiritseviä kiinnikkeitä.

Salissa kaksoiskaarevia kaidepintoja on yhteensä noin 600 m².

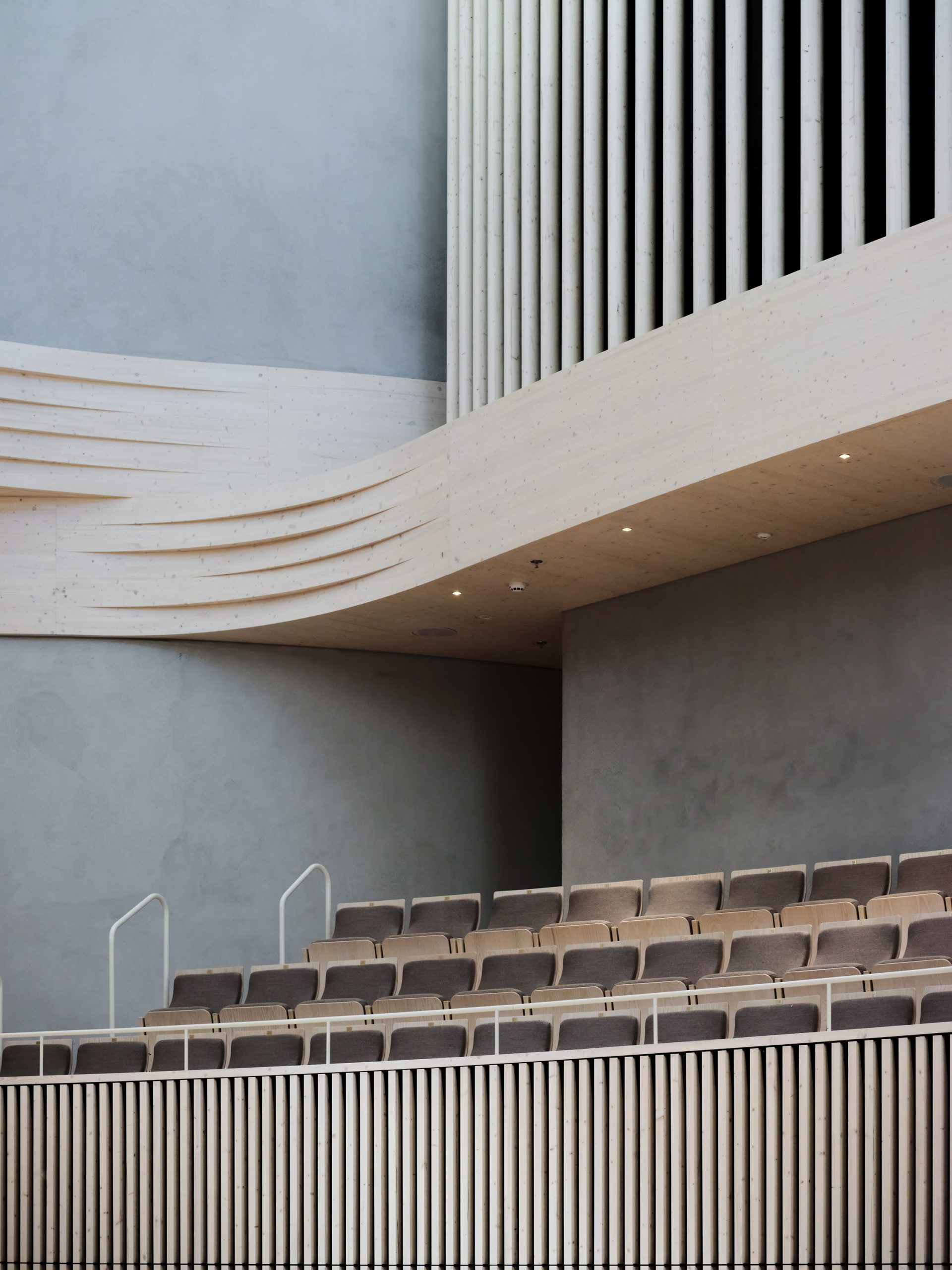

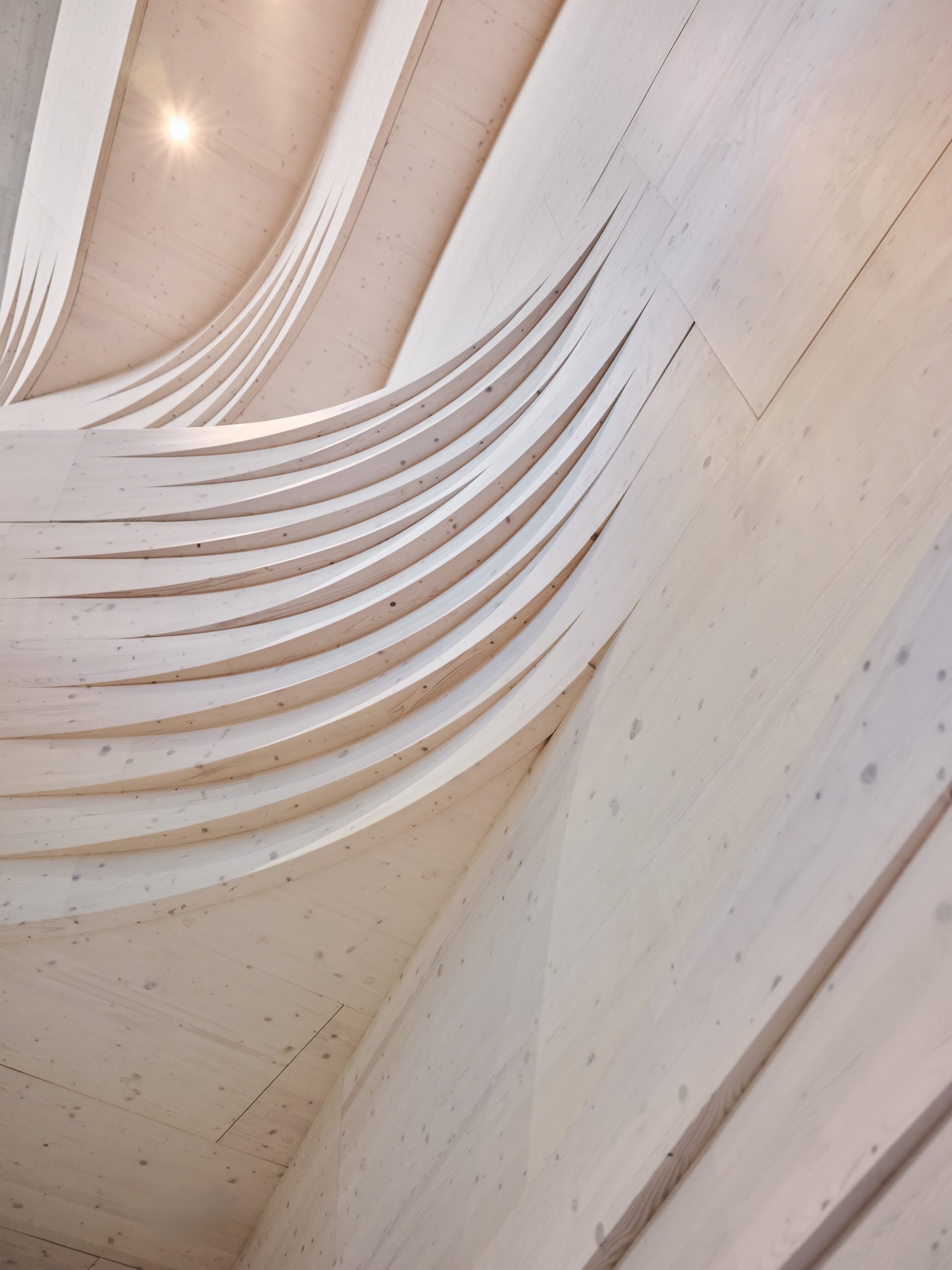

Bassoansat eli ”Gillsit”

Parvilohkojen kaidepintoja yhdistävät näyttävät bassoansat, tuttavallisemmin ”Gillsit”. Väreilevämuotoiset rakenteet koostuvat pienemmistä massiivikuusiosista, jotka on tarkasti jyrsitty näkyvältä puolelta.

Kokonaisuus yhdistää akustisen toimivuuden ja arkkitehtonisesti näyttävän muotokielen – yksityiskohdan, jossa erikoispuusepäntyön tarkkuus näkyy parhaimmillaan.

Yli 700 m² akustista alakattoa

Pääsalin alakatto koostuu 12 eri tasosta ja kattaa yhteensä yli 700 m². Kaikki alakaton elementit esivalmistettiin ja -koneistettiin tehtaalla. Suunnittelussa ja valmistuksessa huomioitiin myös talotekniikan laitteet malliasennusten mukaisesti, jotta kaikki rakenteet ja tekniset järjestelmät sopivat tarkasti yhteen.

Alakaton rakenne muodostuu 32 mm:n sisustusmonikerroslevystä, jonka päälle on kiinnitetty kaksinkertainen kipsilevytys. Akustisen rakenteen painovaatimus on 22 kg/m², ja alakatto ripustettiin kannakointijärjestelmällä.

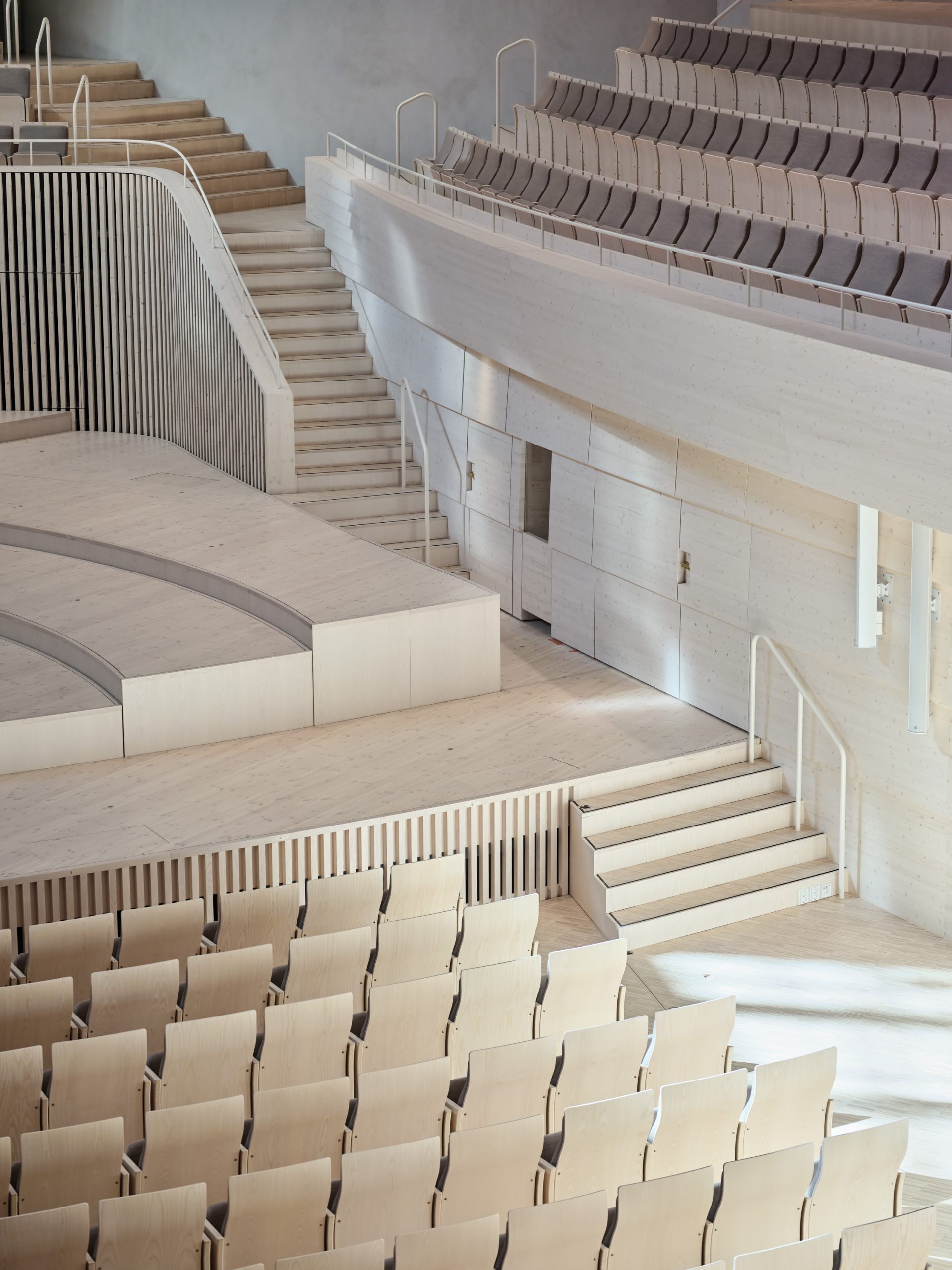

Permannon ja lavan puusepäntyöt

Pääsalin lava toimitettiin työmaalle kokonaisina, valmiiksi valmistettuina osina. Lavan rakenteessa on CLT-levyä, koolaukset sekä 44 mm:n mäntylattialankusta. Lavan raiserien eli korokkeiden helmat valmistettiin saarniviilutetusta vanerista ja yläreunat viimeisteltiin massiivisaarnilistoilla. Lava koostuu 12 korkeussäädettävästä raiserista sekä kiinteästä osuudesta.

Jokaisessa raiserissa on estek-luukut, jotka avataan omalla avauspiikillä. Luukkujen kansissa on pienemmät huoltoluukut, jotka pysyvät avoinna magneettikiinnityksen avulla. Kiinteällä lavaosuudella huoltoluukkuja on seitsemän.

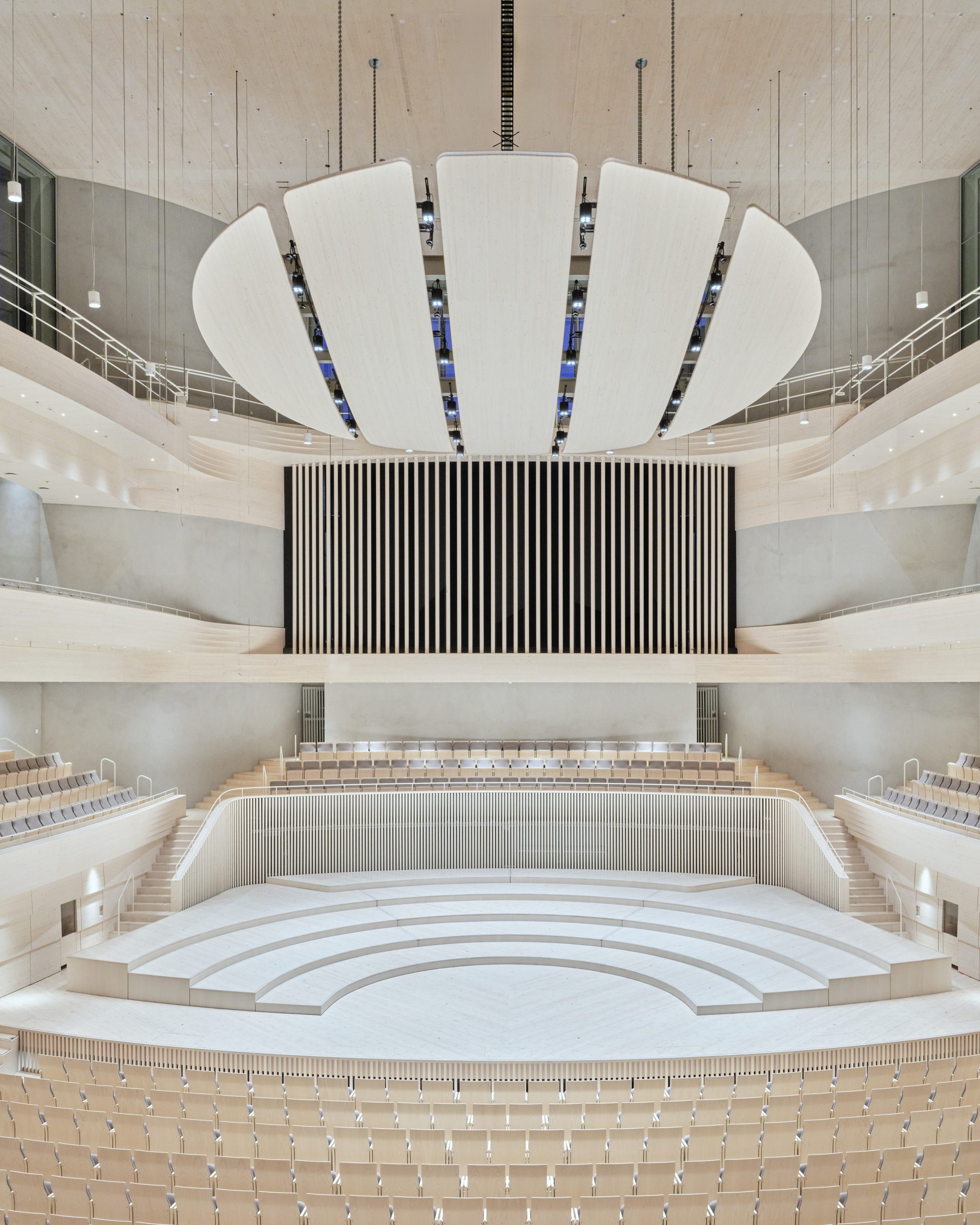

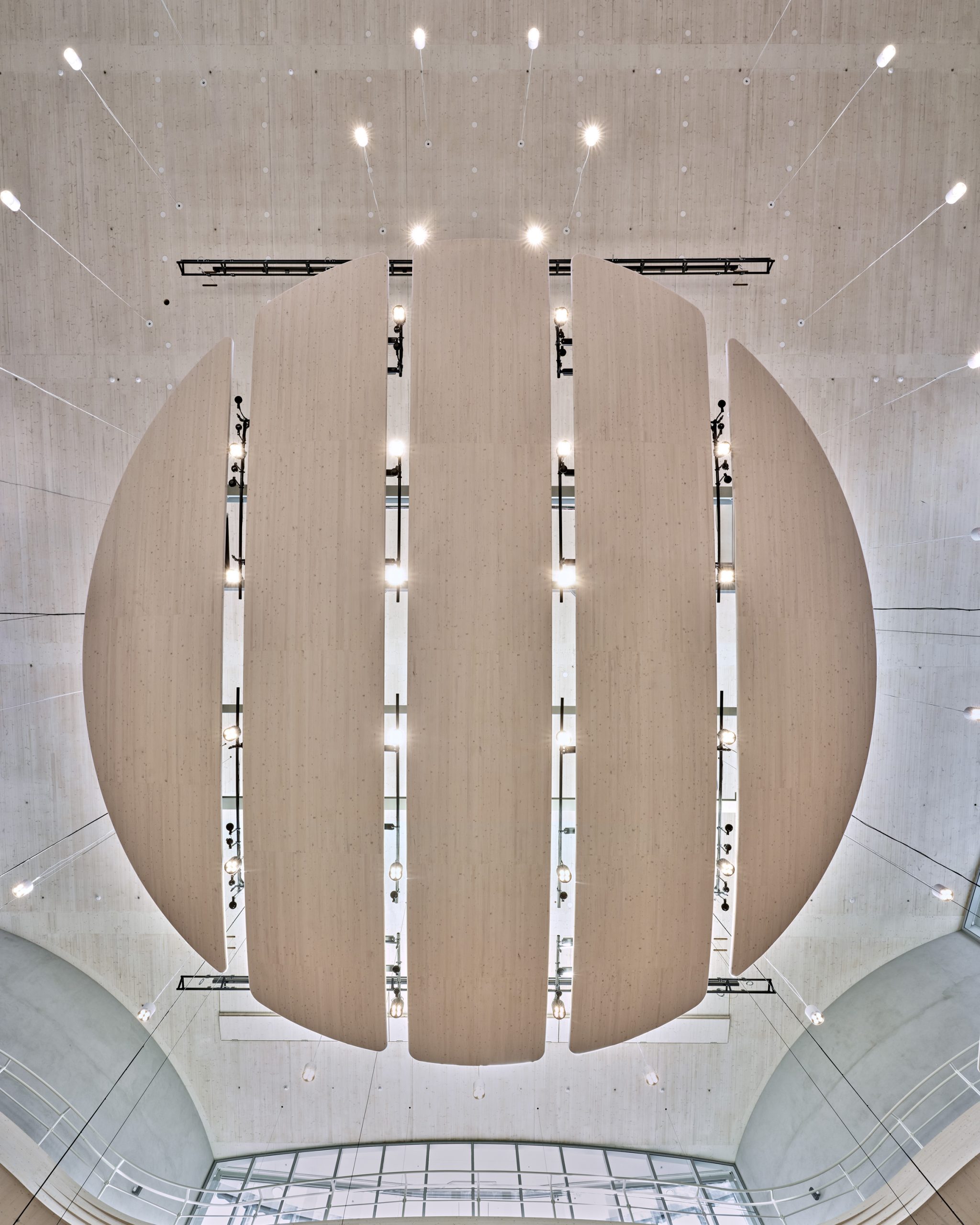

Canopy – tarkasti muotoiltu akustinen heijastinpinta

Suoraan lavan yläpuolella sijaitseva Canopy toimii äänen heijastinpintana ja on yksi pääsalin näyttävimmistä yksittäisistä puuelementeistä. Noin 13 metrin halkaisijainen Canopy koostuu viidestä suuresta osasta. Sen heijastinkilvet valmistettiin massiivikuusesta, jotka jyrsittiin molemmin puolin. Kilpien materiaalipaksuus on 70 mm ja runko valmistettiin 90 mm paksusta liimapuusta.

Puusepäntyötä, jossa jokainen millimetri merkitsee

Fuugan pääsalin toteutus on esimerkki erikoispuusepäntyöstä, jossa vaativa arkkitehtuuri, akustiikka, digitaalinen suunnittelu ja perinteinen puusepänammattitaito yhdistyvät.

Laajat kaarevat pinnat, yksilöllisesti CNC-koneistetut elementit, tarkat asennustoleranssit ja piilokiinnitykset vaativat jokaisessa työvaiheessa poikkeuksellista tarkkuutta. Kun sadat yksilölliset puuosat liittyvät toisiinsa osaksi yhtä kokonaisuutta, onnistunut lopputulos syntyy suunnittelun, koneistuksen, esikasauksen ja asennuksen saumattomasta yhteistyöstä.

Fuugassa tämä tarkkuus näkyy sekä viimeistellyssä arkkitehtuurissa että salin akustisessa toimivuudessa.

Valokuvat: Marc Goodwin
